產品概述：

   QJP型深井潛水泵，電機與水泵直聯潛入水中工作的提水機具,它適用于從深井提取地下水,也可用于河流、水庫、水渠等提水工程:主要用于農田灌溉及高原山區的人畜用水,亦可供城市、工廠、鐵路、礦山、工地供排水使用。

產品特點：

   1,獨立的浮動葉輪結構，有效降低對電機的軸向力，勝任多級高揚程使用。

   2,泵體外徑小，流量大、養成高、適合小口徑深井，可顯著降低鉆井成泵。更適用于工業，工程建設用水。

   3,泵頭內置可靠性高的注射式止逆閥，有效防止停機時的“水錘”沖擊。

   4,不銹鋼外殼，合金橡膠軸承，抗沙耐磨性強。

   5,多重保護的靜音技術，靜音運行。

型號意義：

   例：100 QJ 2 - 50/10

                 10-葉輪級數

                 50-揚程(m)

                 2-流量(m³/h)

                 QJ-深井潛水泵

                 100-機座號(mm)

產品用途：

   1、QJP型深井潛水泵機組由：水泵、潛水電機（包括電纜）、輸水管和控制開關四大部分組成。潛水泵為單吸多級立式離心泵：潛水電機為密閉充水濕式、立式三相籠異步電動機，電機與水泵通過爪式或單健筒式聯軸器直接；配備有不同規格的三芯電纜；起動設備為不同容量等級的空氣開關和自偶減壓起動器、輸水管為不同直徑的鋼管制成、采用法蘭聯接，高揚程式電泵采用閘閥控制。

   2、QJP型深井潛水泵泵每級導流殼中裝有一個橡膠軸承；葉輪用錐形套固定在泵軸上；導流殼采用螺紋或螺栓聯成一體。

   3、高揚程潛水泵上部裝有止回閥，避免停機水垂造成機組破壞。

   4、QJP型深井潛水泵軸上部裝有迷宮式防砂器和兩個反向裝配的骨架油封，防止流砂進入電機。

   5、QJP型深井潛水泵采用水潤滑軸承，下部裝有橡膠調壓膜、調壓彈簧，組成調壓室，調節由于溫度引起的壓力變化；電機繞組采用聚乙稀絕緣，尼龍護套耐用消費品水電磁線，電纜聯接方式按QJ型電纜接頭工藝，把接頭絕緣脫去刮凈漆層，分別接好，焊接牢固，用生橡膠繞一層。再用防水粘膠帶纏2~3層，外面包上2~3層防水膠布或用水膠粘結包一層橡膠帶（自行車里帶）以防滲水。

   6、電機密閉，采用精密止口螺栓，電纜出口加膠墊進行密封。

   7、電機上端有一個注水孔，有一個放氣孔，下部有一個放水孔。

性能參數表：

備注：性能參數表均只做參考，如需產品相關安裝圖等詳細參數說明書請致電：021-56386999。

檢查規格標準：

   深井泵執行國家標準：GB/T2816-2002，深井泵三相潛水異步電動機執行標準：GB/T2818-2002

檢查的內容：

   1、檢查電路系統的安裝是否良好。

   2、檢查監控儀表。

   3、浮筒式深井潛水泵檢查所有螺栓有否松動現象。

   4、轉動聯軸器，檢查泵的安裝是否良好。

   5、浮筒式深井潛水泵啟動電機運轉一瞬間，檢查電機轉向與泵的轉向牌所指方向是否一致，否則應調整電機轉向。

   6、將機組安裝到井中，下井時，電纜在每節揚水管上用耐腐蝕的繩子捆扎系牢，但是不能綁得太緊，以防損傷電纜。

   7、測機組對地絕緣電阻不小于5兆歐。

注意事項：

   深井潛水泵葉輪加裝高耐磨填充材料減磨墊片，增強了泵的抗磨性能，比普通潛水泵的抗砂能力有較大提高。同時泵葉輪可采用球鐵、鎳合金鑄鐵、銅合金等材料，泵出口連接方式有油管扣和法蘭連接兩種，供不同用戶選用。但是無論什么樣的深井泵都要仔細檢查才能安全使用。

   1、關閉浮筒式深井潛水泵出口閘閥，啟動電機。

   2、待電機轉速正常后，再開啟出口閘閥，使泵進入正常運行。

   3、浮筒式深井潛水泵運轉4小時后，應停機速測熱態絕緣電阻不小于0.5兆歐。

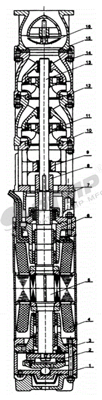

結構圖：

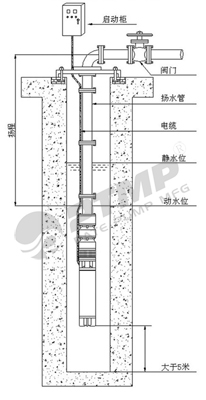

安裝圖：
